Cấu tạo pa lăng xích và cách sử dụng đúng kỹ thuật

Pa lăng là thiết bị nâng hạ được sử dụng phổ biến trong nhà xưởng, kho bãi, công trình và nhiều công việc cần di chuyển vật nặng. Để vận hành thiết bị đúng cách, người dùng cần hiểu rõ cấu tạo pa lăng xích, nguyên lý hoạt động cũng như cách sử dụng từng loại. Bài viết dưới đây thbvn.com sẽ giúp bạn nắm được những nội dung này một cách ngắn gọn, dễ hiểu và đúng kỹ thuật.

Cấu tạo pa lăng

Tùy theo cách tạo lực, pa lăng xích thường gặp có thể chia thành pa lăng xích kéo tay, pa lăng xích lắc tay và pa lăng xích điện. Các loại này đều sử dụng xích chịu tải kết hợp với bộ truyền động và cơ cấu phanh, nhưng bộ phận điều khiển lực đầu vào khác nhau.

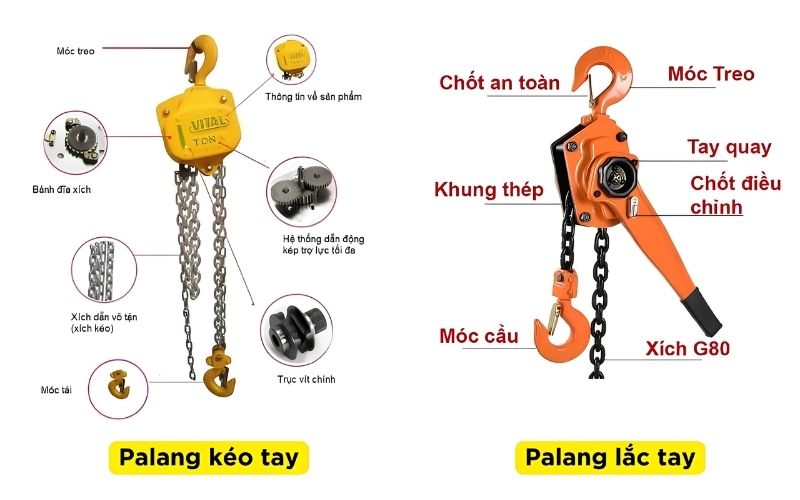

Cấu tạo pa lăng xích kéo tay

Pa lăng xích kéo tay sử dụng lực kéo trực tiếp của người vận hành lên vòng xích tay để làm chuyển động bộ truyền bên trong thiết bị.

Các bộ phận chính thường gồm:

• Móc treo trên: dùng để liên kết pa lăng với dầm, giá đỡ hoặc điểm treo chịu lực.
• Móc tải: liên kết với vật cần nâng hoặc bộ phận treo buộc tải.
• Xích tải: trực tiếp chịu lực và di chuyển để nâng hoặc hạ vật.
• Xích kéo tay: bộ phận người vận hành tác động lực.
• Bánh xích và bộ truyền bánh răng: tiếp nhận lực kéo và truyền chuyển động đến xích tải.
• Cơ cấu phanh: hỗ trợ giữ tải khi ngừng kéo xích.
• Vỏ pa lăng: bảo vệ bộ truyền động và các chi tiết bên trong.

Khi người dùng kéo xích tay, chuyển động được truyền qua hệ thống bánh răng tới bánh xích tải. Nhờ cơ cấu truyền lực này, người vận hành có thể nâng vật nặng bằng lực kéo tay nhỏ hơn so với lực tác động trực tiếp lên tải.

Cấu tạo pa lăng xích lắc tay

Pa lăng xích lắc tay hay pa lăng đòn bẩy không sử dụng vòng xích kéo để tạo lực như loại kéo tay. Thay vào đó, thiết bị sử dụng một tay đòn để người vận hành thực hiện chuyển động lắc qua lại.

Cấu tạo cơ bản thường gồm:

• Móc treo.
• Móc tải.
• Xích tải.
• Tay lắc hoặc tay đòn.
• Bộ chọn chiều nâng/hạ.
• Trục dẫn động.
• Bộ bánh răng.
• Cơ cấu bánh cóc và phanh giữ tải.
• Thân bảo vệ.

Điểm đặc trưng của loại này nằm ở tay lắc kết hợp với cơ cấu bánh cóc. Khi tay đòn chuyển động qua lại, lực được truyền vào bộ truyền để kéo xích tải theo chiều nâng hoặc hạ đã lựa chọn.

Cấu tạo pa lăng xích điện

Pa lăng xích điện sử dụng động cơ thay cho sức kéo của người vận hành nên ngoài cơ cấu nâng còn có thêm hệ thống điện và bộ điều khiển.

Cấu tạo thường gồm:

• Động cơ điện.
• Bộ giảm tốc.
• Cơ cấu phanh.
• Bánh xích tải.
• Xích tải.
• Móc treo và móc tải.
• Bộ điều khiển nút bấm.
• Túi hoặc hộp chứa xích trên một số thiết kế.
• Công tắc giới hạn hoặc cơ cấu bảo vệ tùy từng model.

So với pa lăng thủ công, pa lăng xích điện giảm đáng kể sức người và phù hợp với công việc phải nâng hạ nhiều lần. Tuy nhiên, người dùng cần chú ý thêm đến nguồn điện, bộ điều khiển, dây dẫn và các cơ cấu bảo vệ trước khi vận hành.

Xem thêm: Top 5 kích thủy lực 5 tấn bền bỉ đáng mua hiện nay

Nguyên lý hoạt động của pa lăng

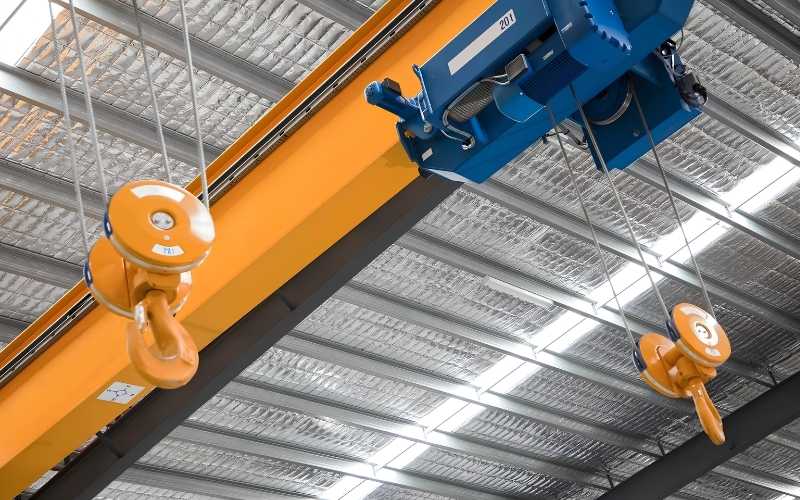

Pa lăng hoạt động dựa trên nguyên lý truyền và biến đổi lực thông qua hệ thống cơ khí, giúp người vận hành sử dụng lực đầu vào nhỏ hơn để nâng một tải trọng lớn hơn trong phạm vi thiết kế của thiết bị.

Pa lăng xích kéo tay: Khi người dùng kéo xích tay, bánh xích bắt đầu quay và truyền chuyển động qua bộ bánh răng. Bộ truyền tiếp tục làm bánh xích tải quay, kéo xích tải di chuyển để nâng hoặc hạ móc tải. Khi ngừng thao tác, cơ cấu phanh hỗ trợ giữ tải tại vị trí đang treo.

Ở pa lăng xích lắc tay, lực được tạo ra bằng chuyển động qua lại của tay đòn. Cơ cấu bánh cóc tiếp nhận chuyển động này và truyền qua bộ bánh răng tới xích tải. Người dùng lựa chọn chiều hoạt động để nâng hoặc hạ tải trước khi lắc tay đòn.

Đối với pa lăng xích điện, động cơ tạo mô-men quay và truyền qua bộ giảm tốc tới bánh xích tải. Khi nhấn nút nâng hoặc hạ, động cơ hoạt động theo chiều tương ứng để kéo xích tải. Khi ngừng điều khiển, cơ cấu phanh sẽ hỗ trợ giữ tải theo thiết kế của thiết bị.

Hướng dẫn sử dụng pa lăng chi tiết

Trước khi sử dụng bất kỳ loại pa lăng nào, người vận hành cần kiểm tra tải trọng cho phép của thiết bị, móc treo, móc tải, xích và cơ cấu phanh. Xích phải nằm đúng hướng, không xoắn, mắc kẹt hoặc có dấu hiệu biến dạng.

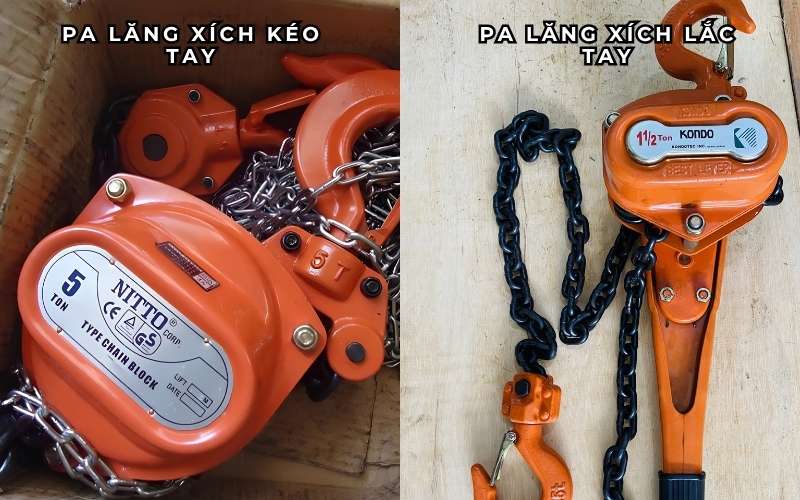

Cách dùng pa lăng xích kéo tay

• Bước 1: Kiểm tra thiết bị và vị trí treo: Quan sát tình trạng móc, chốt an toàn, xích tải và xích kéo. Điểm treo pa lăng phải chắc chắn và phù hợp với tải cần nâng.
• Bước 2: Móc tải đúng vị trí: Đưa tải vào phần chịu lực của móc và kiểm tra chốt an toàn đã đóng đúng vị trí. Tránh để tải chỉ tỳ vào đầu móc hoặc chốt móc.
• Bước 3: Căng nhẹ xích tải: Kéo xích tay chậm để loại bỏ phần xích chùng. Kiểm tra lại độ cân bằng của tải và các điểm liên kết trước khi nâng cao.
• Bước 4: Kéo xích để nâng tải: Kéo đều nhánh xích theo chiều nâng. Không giật mạnh hoặc kéo xích đột ngột. Trong quá trình nâng, người vận hành cần đứng ở vị trí có thể quan sát toàn bộ tải.
• Bước 5: Hạ tải từ từ: Kéo nhánh xích theo chiều hạ với tốc độ ổn định. Chỉ tháo móc khi tải đã được đặt chắc chắn lên nền hoặc giá đỡ và xích không còn chịu lực.

Cách dùng pa lăng xích lắc tay

• Bước 1: Kiểm tra pa lăng: Kiểm tra móc, xích, tay lắc, bộ chọn chiều và cơ cấu phanh trước khi đưa thiết bị vào làm việc.
• Bước 2: Điều chỉnh vị trí xích: Nếu pa lăng có chế độ điều chỉnh xích tự do, chỉ thực hiện khi xích chưa chịu tải. Sau khi điều chỉnh cần đưa cơ cấu trở lại trạng thái làm việc trước khi nâng.
• Bước 3: Chọn chiều nâng hoặc hạ: Đặt bộ chọn chiều vào đúng vị trí tương ứng với thao tác cần thực hiện. Không chuyển chiều tùy tiện khi cơ cấu đang hoạt động.
• Bước 4: Lắc tay đòn đều: Di chuyển tay lắc qua lại với nhịp ổn định. Chuyển động của tay đòn sẽ được truyền qua cơ cấu bánh cóc và bộ truyền để kéo xích tải.
• Bước 5: Hạ và tháo tải: Hạ tải xuống vị trí chắc chắn, giải phóng hoàn toàn lực trên xích rồi mới tháo móc hoặc phụ kiện treo.

Cách sử dụng pa lăng xích điện

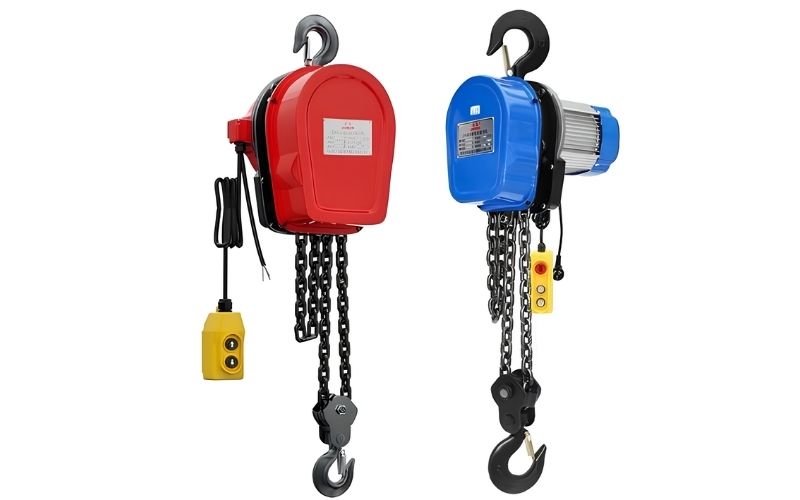

Pa lăng xích điện có cách vận hành khác với hai loại thủ công do người dùng điều khiển động cơ bằng bộ nút bấm thay vì trực tiếp tạo lực nâng.

• Bước 1: Kiểm tra trước khi vận hành: Kiểm tra xích tải, móc, phanh, dây điện, bộ điều khiển và nguồn cấp. Bảo đảm khu vực nâng không có người hoặc vật cản nằm trong đường di chuyển của tải.
• Bước 2: Treo tải: Đặt tải đúng vào móc, kiểm tra chốt an toàn và bảo đảm tải được treo cân bằng. Không sử dụng thiết bị để nâng vượt tải trọng cho phép.
• Bước 3: Căng hệ thống treo: Nhấn nút nâng trong thời gian ngắn để làm căng xích. Kiểm tra lại tải, móc và dây treo trước khi tiếp tục nâng.
• Bước 4: Nâng hoặc hạ tải: Nhấn nút điều khiển tương ứng và liên tục quan sát tải trong khi di chuyển. Không chuyển hướng đột ngột hoặc để tải va vào vật cản.
• Bước 5: Đưa tải về vị trí an toàn: Khi hạ, đặt tải hoàn toàn lên nền hoặc giá đỡ rồi mới tháo móc. Sau khi sử dụng, đưa móc và bộ điều khiển về vị trí phù hợp, đồng thời ngắt nguồn khi cần kiểm tra hoặc bảo dưỡng.

Trên đây là những thông tin cơ bản về cấu tạo pa lăng xích, nguyên lý hoạt động và cách sử dụng pa lăng xích kéo tay, lắc tay, pa lăng xích điện đúng kỹ thuật. Trong quá trình vận hành, người dùng cần chú ý kiểm tra móc, xích, phanh, điểm treo và tải trọng cho phép để hạn chế sự cố, đồng thời ưu tiên tham khảo hướng dẫn của nhà sản xuất đối với từng model cụ thể nhằm đảm bảo an toàn khi nâng hạ. Khách hàng có thể tham khảo sản phẩm tại thbvietnam.com hoặc maydochuyendung.com, đồng thời liên hệ Hotline: 0916610499 (Hà Nội) - 0918132242 (TP HCM) để được tư vấn lựa chọn model phù hợp và hỗ trợ giao hàng toàn quốc.
