Đồng hồ đo điện trở cách điện Kyoritsu 3005A

Kyoritsu 3005A sở hữu khả năng đo điện trở cách điện với dải đo điện áp thử lên tới 1000V và nhiều tính năng đo đạc linh hoạt khác như: đo thông mạch, đo điện áp AC. Sản phẩm hiện đang được nhiều thợ điện, thợ sửa chữa - bảo trì điện, kỹ sư điện lựa chọn.

Đặc điểm của đồng hồ megomet Kyoritsu 3005A

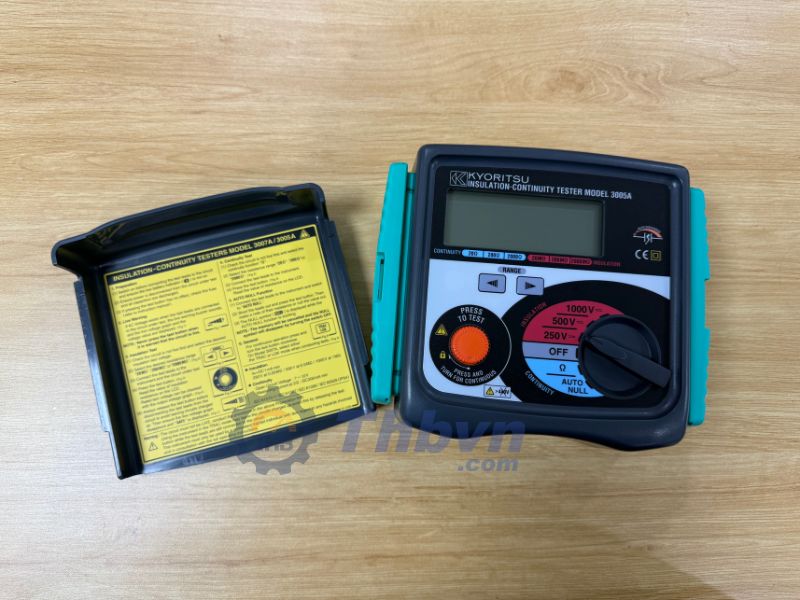

Đồng hồ đo điện trở cách điện Kyoritsu 3005A có thiết kế nhỏ gọn, trọng lượng nhẹ nên dễ dàng tiếp cận những vị trí đo đạc khó khăn nhất như nơi nhỏ hẹp, góc khuất. Thiết kế này cũng giúp cho người dùng có thể dễ dàng mang theo máy đến các khu vực làm việc khác nhau thuận tiện hơn.

Màn hình của máy là loại màn hình LCD, kích thước màn hình lớn, độ hiển thị sắc nét, cho phép người dùng đọc kết quả đo nhanh chóng, chính xác.

Sản phẩm an toàn với người sử dụng nhờ được chế tạo từ những vật liệu cao cấp, gia công lắp đặt trên dây chuyền hiện đại của Nhật Bản, đáp ứng những tiêu chuẩn chất lượng khắt khe nhất theo chuẩn quốc tế.

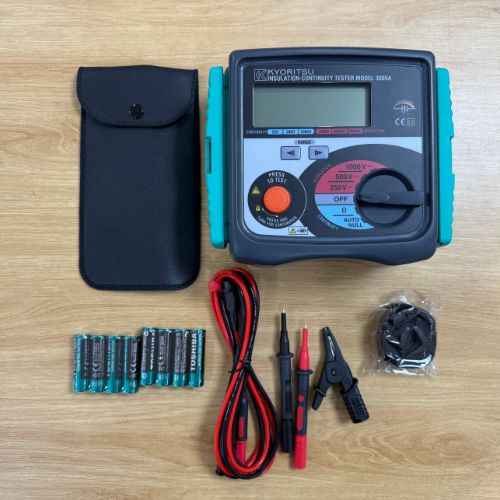

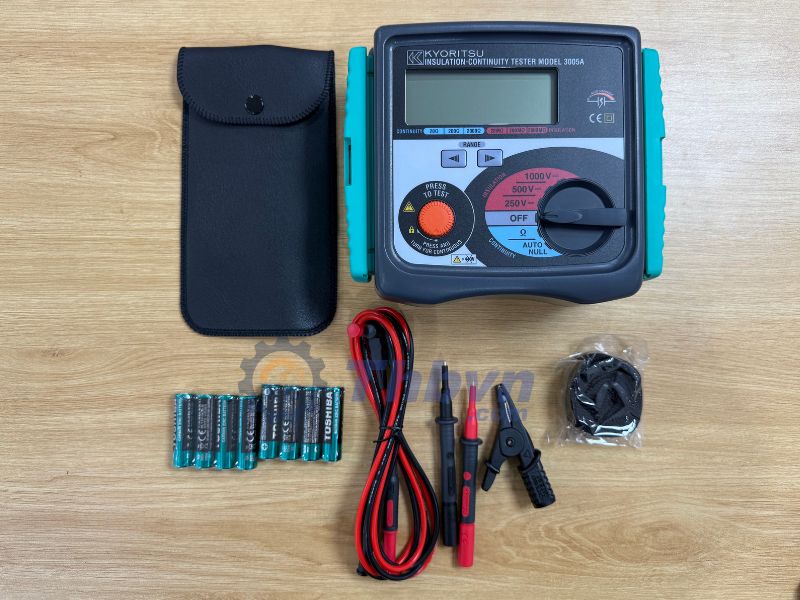

Trọn bộ sản phẩm bao gồm: Máy chính, 7122B (đầu dò) + túi đựng, 8923 (cầu chì F500mA/600V) × 2, R6 (AA) × 8, dây đeo vai, hướng dẫn sử dụng.

Chức năng làm việc của đồng hồ đo điện trở cách điện Kyoritsu 3005A

Dưới đây là một số chức năng đo đạc chính của máy đo điện trở cách điện Kyoritsu 3005A:

• Đo điện trở cách điện 20MΩ/200MΩ/2000MΩ, độ chính xác lần lượt là ±1.5%rdg±5dgt (20MΩ/200MΩ); ±10%rdg±3dgt (2000MΩ)

• Đo liên tục trong phạm vi 20Ω/200Ω/2000Ω với độ chính xác là ±1.5%rdg±5dgt (20Ω); ±1.5%rdg±3dgt (200Ω/2000Ω)

• Đo điện áp AC tối đa lên tới 600V AC, độ chính xác ±5%rdg±3dgt

• Dòng đo liên tục 200mA theo tiêu chuẩn IEC 61557.

• Dòng điện tối thiểu 1mA trong các thử nghiệm cách điện theo tiêu chuẩn IEC 61557.

Một số chức năng đi kèm khác được tích hợp thêm trong sản phẩm này có thể kể đến như:

• Chức năng tự động về giá trị 0 (null) để tự động loại bỏ điện trở đầu dò trước khi hiển thị giá trị điện trở liên tục thực.

• Tiếng bíp cảnh báo mạch sống (mạch có điện)

• Nhả nút kiểm tra tự động xả các điện tích được lưu trong mạch đang thử.

Hướng dẫn sử dụng Kyoritsu 3005A

Để sử dụng đồng hồ đo điện trở cách điện Kyoritsu 3005A an toàn, hiệu quả, bạn có thể tham khảo hướng dẫn sử dụng đồng hồ Kyoritsu 3005A dưới đây:

Bước 1: Ngắt nguồn điện

Trước khi bắt tay vào đo điện trở cách điện, bạn cần phải ngắt điện của hệ thống. Để kiểm tra hệ thống còn điện hay không, hãy chuyển đồng hồ về thang đo V và thực hiện đo kiểm tra. Nếu đồng hồ báo OV thì tốt (Khi đó bạn mới được phép tiến hành đo điện trở cách điện)

Bước 2: Lựa chọn thang đo phù hợp

Để xác định thang đo phù hợp, đầu tiên hãy kiểm tra xem hệ thống điện mà bạn cần đo điện trở cách điện đang sử dụng hệ thống lưới điện bao nhiêu Vol.

Cụ thể, chúng ta sẽ sử dụng nguyên tắc 1/2 (lưới điện bao nhiêu thì sử dụng thang đo gấp đôi) để lựa chọn loại thang đo phù hợp. Ví dụ, bạn sử dụng lưới điện dân dụng là 220V thì bạn phải sử dụng thang đo 500V. Còn nếu hệ thống điện bạn sẽ sử dụng là 500V thì bạn chọn thang đo 1000V là phù hợp.

Bước 3: Kẹp dây đo vào thiết bị đo

Dùng dây đo mỏ kẹp cá sấu (dây đo màu đen) kẹp vào vỏ của thiết bị cần đo (vỏ máy biến áp, vỏ tủ điện, vỏ cáp điện, vỏ motor,...). Dây đo màu đỏ bạn chạm vào nơi cần đo điện trở cách điện.

Bước 4: Tiến hành đo bằng đồng hồ Kyoritsu 3005A

Nhấn nút đo để đồng hồ đo điện trở cách điện Kyoritsu 3005A phóng ra một lượng điện áp DC (điện áp một chiều) như bạn đã chọn. Cuối cùng, việc duy nhất mà bạn cần làm là chỉ việc đọc thông số hiển thị trên màn hình là xong .

Lưu ý: Vì các kết quả đo được sẽ thay đổi theo thời gian do tác dụng của điện dung, do đó cần có nhiều kết quả để tổng hợp, đánh giá đúng chất lượng của dung môi.
