Thị kính là gì? Cấu tạo và vị trí của thị kính trên kính hiển vi

Thị kính là bộ phận đóng vai trò trực tiếp giúp người quan sát nhìn thấy hình ảnh của mẫu vật với độ rõ nét và kích thước phù hợp. Vậy thị kính là gì, được cấu tạo như thế nào và nằm ở vị trí nào trên kính hiển vi? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Thị kính là gì?

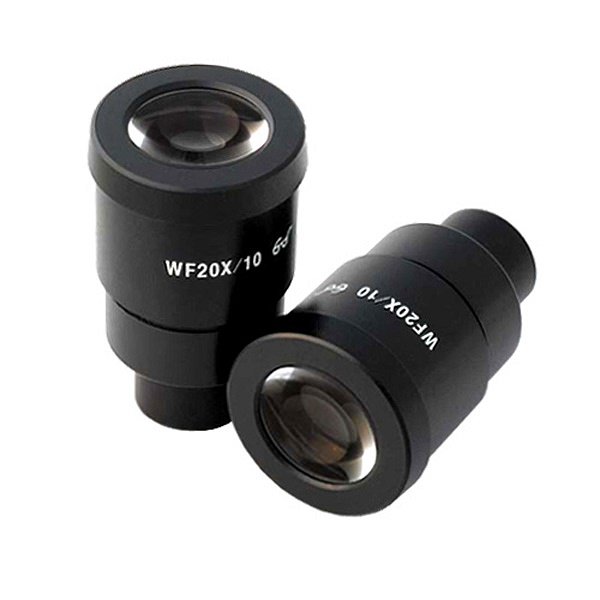

Thị kính là bộ phận nằm ở phía trên cùng của kính hiển vi, nơi người dùng đặt mắt để quan sát mẫu vật. Bộ phận này có nhiệm vụ phóng đại hình ảnh do vật kính tạo ra, giúp người quan sát nhìn rõ các chi tiết nhỏ với độ sắc nét cao. Thị kính thường có các mức phóng đại như 5x, 10x, 15x hoặc 20x, trong đó loại 10x được sử dụng phổ biến nhất trên các dòng kính hiển vi hiện nay.

Mặc dù có kích thước nhỏ, thị kính lại đóng vai trò quan trọng trong việc quyết định chất lượng hình ảnh cuối cùng. Khi kết hợp với vật kính, thị kính tạo nên độ phóng đại tổng của kính hiển vi, giúp người dùng quan sát mẫu vật một cách rõ ràng, chính xác và thuận tiện hơn.

Thị kính là thấu kính gì?

Về bản chất, thị kính là hệ thống thấu kính hội tụ gồm một hoặc nhiều thấu kính được ghép với nhau theo thiết kế quang học nhằm phóng đại hình ảnh và giảm các hiện tượng quang sai, méo hình. Đây là bộ phận cuối cùng trong hệ thống quang học của kính hiển vi, có nhiệm vụ tiếp nhận ảnh do vật kính tạo ra và tiếp tục phóng đại để mắt người có thể quan sát rõ các chi tiết nhỏ của mẫu vật.

Độ phóng đại của kính hiển vi được xác định bằng công thức:

Độ phóng đại tổng = Độ phóng đại vật kính × Độ phóng đại thị kính

Ví dụ, khi sử dụng vật kính 40x kết hợp với thị kính 10x, kính hiển vi sẽ cho độ phóng đại tổng là 400 lần. Nếu thay vật kính 100x, độ phóng đại sẽ đạt 1.000 lần.

Tuy nhiên, độ phóng đại càng lớn không đồng nghĩa với chất lượng hình ảnh càng cao. Để thu được hình ảnh rõ nét, thị kính cần kết hợp với vật kính và hệ thống quang học có chất lượng tốt, đồng thời được điều chỉnh lấy nét đúng cách trong quá trình quan sát.

Đọc thêm: Vật kính là gì? Cấu tạo, chức năng và các loại vật kính của kính hiển vi

Thị kính ở vị trí nào trên kính hiển vi?

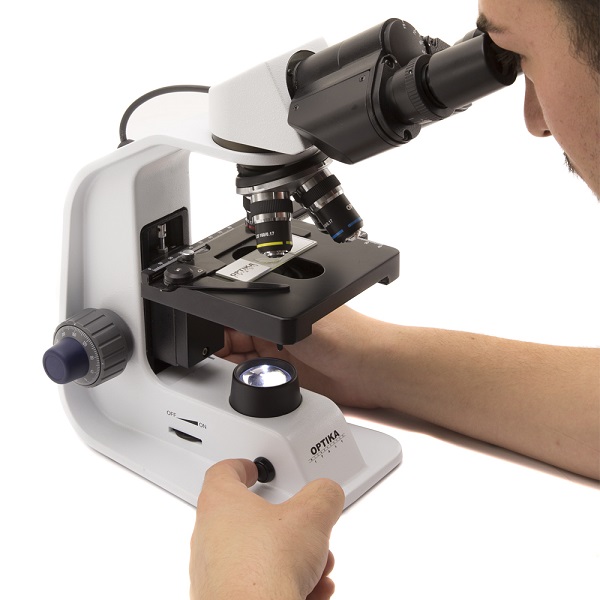

Thị kính được lắp ở phần trên cùng của kính hiển vi, gắn với đầu quan sát (ống kính) và là bộ phận người dùng đặt mắt để quan sát hình ảnh của mẫu vật. Sau khi ánh sáng đi qua vật kính và tạo thành ảnh, thị kính sẽ tiếp tục phóng đại hình ảnh này trước khi truyền đến mắt người quan sát.

Tùy theo thiết kế của từng loại kính hiển vi, thiết bị có thể được trang bị một thị kính (kính hiển vi một mắt), hai thị kính (kính hiển vi hai mắt) hoặc ba mắt đối với các dòng kính hiển vi chuyên dụng. Ở kính hiển vi ba mắt, ngoài hai thị kính để quan sát còn có thêm một cổng kết nối camera hoặc máy ảnh, phục vụ việc chụp ảnh, ghi hình và trình chiếu mẫu vật.

Trong quá trình sử dụng, người dùng nên điều chỉnh khoảng cách giữa hai thị kính (đối với kính hai mắt) sao cho phù hợp với khoảng cách giữa hai mắt, đồng thời vệ sinh bề mặt thị kính bằng giấy lau chuyên dụng để đảm bảo hình ảnh luôn rõ nét và kéo dài tuổi thọ của hệ thống quang học.

Xem thêm: Tụ quang kính hiển vi: Cấu tạo, phân loại và cách sử dụng hiệu quả

Cấu tạo của thị kính kính hiển vi

Mặc dù có kích thước nhỏ, thị kính được cấu tạo từ nhiều bộ phận khác nhau, mỗi bộ phận đều đảm nhận một chức năng riêng để đảm bảo hình ảnh quan sát rõ nét và chính xác.

• Hệ thống thấu kính: Đây là bộ phận quan trọng nhất của thị kính, gồm một hoặc nhiều thấu kính hội tụ được sắp xếp theo thiết kế quang học. Nhiệm vụ của chúng là tiếp tục phóng đại hình ảnh do vật kính tạo ra, đồng thời giảm hiện tượng méo hình và quang sai.
• Ống thị kính: Là phần vỏ bao bọc bên ngoài, có chức năng cố định hệ thống thấu kính, bảo vệ các chi tiết quang học và kết nối thị kính với thân kính hiển vi. Bộ phận này cũng giúp việc tháo lắp, thay thế thị kính trở nên thuận tiện hơn.
• Vòng điều chỉnh đi-ốp (Diopter): Thường được trang bị trên kính hiển vi hai mắt hoặc ba mắt, cho phép người dùng điều chỉnh phù hợp với sự chênh lệch thị lực giữa hai mắt, giúp hình ảnh rõ nét và dễ quan sát hơn.
• Vòng cao su bảo vệ (Eyecup): Được lắp ở đầu thị kính nhằm hạn chế ánh sáng bên ngoài lọt vào, tăng độ tương phản của hình ảnh và tạo cảm giác thoải mái khi quan sát trong thời gian dài. Với người đeo kính, vòng cao su có thể gập xuống để thuận tiện khi sử dụng.
• Thông số kỹ thuật: Trên thân thị kính thường được in các ký hiệu như 10x, 15x (độ phóng đại), WF (Wide Field) thể hiện trường quan sát rộng hoặc FN (Field Number) biểu thị đường kính trường nhìn. Những thông số này giúp người dùng lựa chọn thị kính phù hợp với từng loại kính hiển vi và mục đích sử dụng.

Trên đây là những thông tin giúp bạn hiểu rõ thị kính là gì, cấu tạo, vị trí cũng như vai trò của bộ phận này trên kính hiển vi. Hy vọng bài viết đã cung cấp những kiến thức hữu ích, giúp bạn lựa chọn và sử dụng kính hiển vi đúng cách, từ đó nâng cao hiệu quả quan sát trong học tập, nghiên cứu và công việc.
