Tụ quang kính hiển vi: Cấu tạo, phân loại và cách sử dụng hiệu quả

Khi sử dụng kính hiển vi, nhiều người thường chỉ quan tâm đến vật kính hay thị kính mà bỏ qua vai trò của tụ quang. Trên thực tế, đây là bộ phận ảnh hưởng trực tiếp đến chất lượng hình ảnh quan sát được. Vậy tụ quang kính hiển vi là gì và có vai trò như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

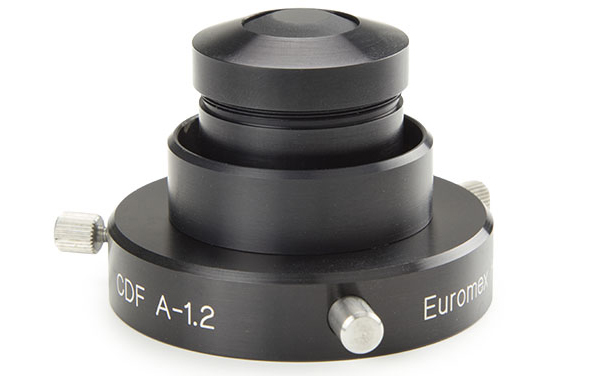

Tụ quang kính hiển vi là gì?

Tụ quang kính hiển vi hay còn gọi là Condenser, là bộ phận nằm bên dưới bàn sa mẫu và phía trên nguồn sáng của kính hiển vi. Nhiệm vụ chính của tụ quang là thu nhận ánh sáng từ đèn chiếu hoặc gương phản xạ, sau đó hội tụ thành một chùm sáng phù hợp để chiếu xuyên qua mẫu vật.

Có thể hình dung tụ quang giống như một hệ thống điều hướng ánh sáng. Nếu không có tụ quang hoặc tụ quang được điều chỉnh không chính xác, ánh sáng sẽ phân bố không đồng đều trên tiêu bản, khiến hình ảnh quan sát bị tối, mờ hoặc giảm khả năng hiển thị các chi tiết nhỏ.

Trong các dòng kính hiển vi hiện đại, tụ quang không chỉ đơn thuần tập trung ánh sáng mà còn hỗ trợ kiểm soát độ tương phản và nâng cao khả năng phân giải của toàn bộ hệ quang học. Đây là lý do vì sao tụ quang được xem là một thành phần không thể thiếu trong các ứng dụng nghiên cứu sinh học, vi sinh, y học, kiểm nghiệm thực phẩm và nhiều lĩnh vực khoa học khác.

Cấu tạo và nguyên lý hoạt động của tụ quang kính hiển vi

Để hiểu rõ cách tụ quang hỗ trợ quá trình quan sát, cần tìm hiểu về cấu tạo và nguyên lý vận hành của bộ phận này.

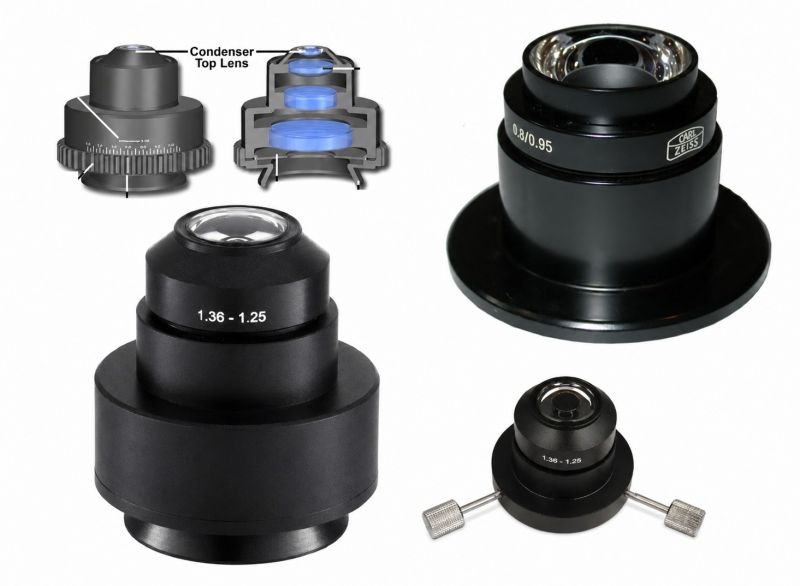

Cấu tạo của tụ quang kính hiển vi

Hệ thấu kính hội tụ là thành phần quan trọng nhất của tụ quang. Các thấu kính này được thiết kế để thu nhận ánh sáng từ nguồn sáng và tập trung thành chùm tia có cường độ phù hợp trước khi chiếu qua tiêu bản.

Bên dưới hệ thấu kính là khẩu độ Iris Diaphragm. Đây là cơ cấu giúp người dùng kiểm soát lượng ánh sáng đi qua tụ quang. Việc điều chỉnh khẩu độ cho phép thay đổi độ sáng cũng như độ tương phản của hình ảnh quan sát.

Ngoài ra, nhiều dòng kính hiển vi còn được trang bị núm điều chỉnh độ cao tụ quang. Bộ phận này giúp thay đổi vị trí của tụ quang theo phương thẳng đứng để tối ưu khả năng hội tụ ánh sáng đối với từng loại vật kính khác nhau.

Khẩu độ số của tụ quang

Khẩu độ số càng lớn thì khả năng truyền ánh sáng càng tốt, từ đó giúp nâng cao độ phân giải của hình ảnh. Các loại tụ quang Abbe phổ thông thường có NA khoảng 1.25, trong khi các tụ quang dầu hoặc tụ quang nghiên cứu cao cấp có thể đạt NA từ 1.3 đến 1.4 hoặc cao hơn. Để đạt hiệu quả quan sát tối ưu, khẩu độ số của tụ quang cần tương thích với khẩu độ số của vật kính đang sử dụng.

Nguyên lý hoạt động của tụ quang

Nguyên lý hoạt động của tụ quang dựa trên khả năng hội tụ ánh sáng. Khi nguồn sáng phát ra từ đèn chiếu, ánh sáng sẽ đi vào hệ thấu kính của tụ quang. Tại đây, các tia sáng được tập trung và định hướng sao cho chiếu chính xác qua vùng quan sát trên tiêu bản.

Sau khi xuyên qua mẫu vật, ánh sáng mang thông tin hình ảnh sẽ được vật kính thu nhận và phóng đại. Quá trình này giúp người dùng quan sát rõ những cấu trúc có kích thước rất nhỏ mà mắt thường không thể nhìn thấy.

Đọc thêm: Vật kính là gì? Cấu tạo, chức năng và các loại vật kính của kính hiển vi

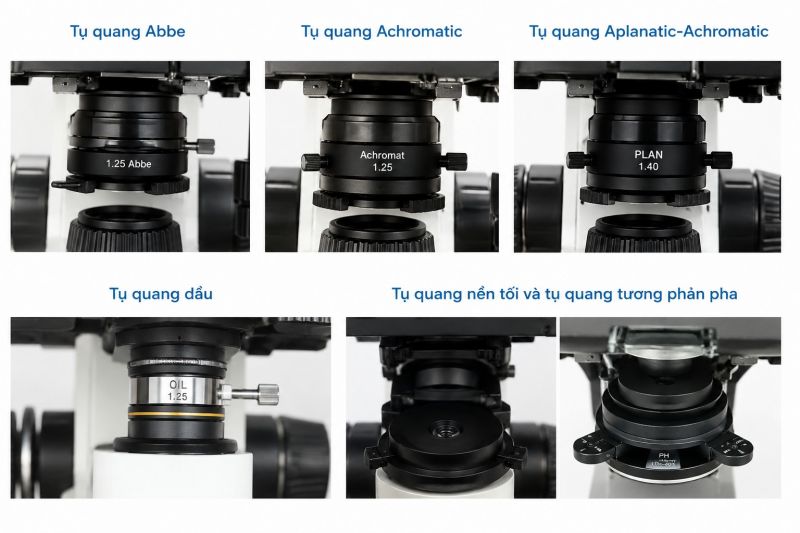

Các loại tụ quang kính hiển vi phổ biến

Tùy theo mục đích sử dụng, nhà sản xuất sẽ trang bị các loại tụ quang khác nhau nhằm đáp ứng yêu cầu quan sát riêng biệt.

Tụ quang Abbe

Đây là loại tụ quang phổ biến nhất trên các dòng kính hiển vi sinh học hiện nay. Với cấu tạo tương đối đơn giản, tụ quang Abbe có khả năng cung cấp lượng ánh sáng đủ lớn cho các nhu cầu học tập, giảng dạy và nghiên cứu cơ bản.

Ưu điểm của loại tụ quang này là giá thành hợp lý, dễ sử dụng và dễ bảo trì. Tuy nhiên, khả năng hiệu chỉnh quang sai còn hạn chế nên chất lượng hình ảnh ở độ phóng đại rất cao chưa thực sự tối ưu.

Tụ quang Achromatic

Tụ quang Achromatic được thiết kế nhằm giảm hiện tượng quang sai màu phát sinh trong quá trình truyền ánh sáng. Nhờ đó, hình ảnh quan sát có độ trung thực cao hơn và các chi tiết hiển thị rõ nét hơn. Loại tụ quang này thường được sử dụng trong các phòng thí nghiệm chuyên ngành hoặc các ứng dụng yêu cầu độ chính xác cao.

Tụ quang Aplanatic-Achromatic

Đây là dòng tụ quang cao cấp thường xuất hiện trên các kính hiển vi nghiên cứu hiện đại. Ngoài khả năng hiệu chỉnh quang sai màu, loại tụ quang này còn giảm thiểu quang sai cầu, giúp ánh sáng được hội tụ chính xác hơn. Nhờ đó, hình ảnh thu được có độ sắc nét vượt trội và khả năng tái hiện chi tiết rất cao.

Tụ quang dầu

Tụ quang dầu sử dụng dầu soi kính để tăng hiệu quả truyền ánh sáng giữa tụ quang và tiêu bản. Phương pháp này giúp nâng cao khẩu độ số, từ đó cải thiện độ phân giải của hình ảnh. Loại tụ quang này thường được sử dụng kết hợp với vật kính dầu 100X trong các nghiên cứu vi sinh vật hoặc tế bào học chuyên sâu.

Tụ quang nền tối và tụ quang tương phản pha

Tụ quang nền tối giúp làm nổi bật các vật thể nhỏ hoặc trong suốt bằng cách chỉ thu nhận ánh sáng tán xạ từ mẫu vật. Trong khi đó, tụ quang tương phản pha được sử dụng để quan sát tế bào sống mà không cần nhuộm màu, rất phổ biến trong nghiên cứu sinh học hiện đại.

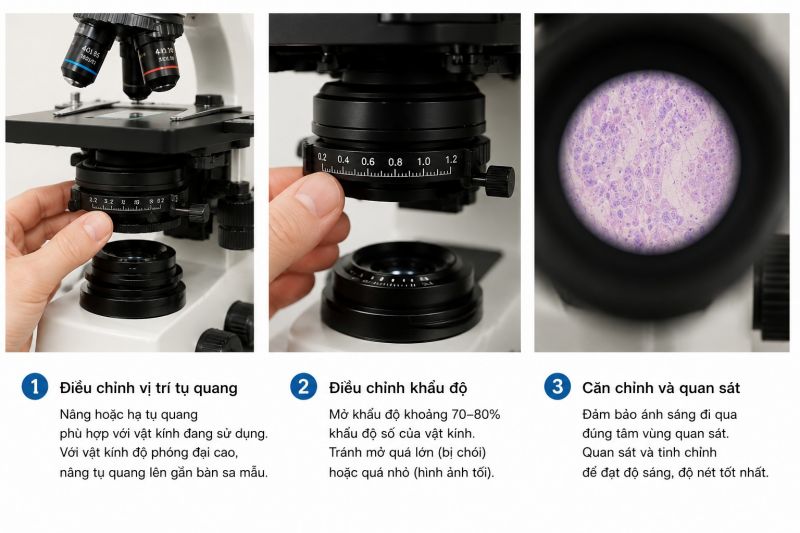

Cách điều chỉnh tụ quang kính hiển vi đúng cách

Trước tiên, cần đưa tụ quang về vị trí phù hợp với vật kính đang sử dụng. Đối với vật kính có độ phóng đại cao, tụ quang thường được nâng lên gần sát mặt dưới của bàn sa mẫu để tăng khả năng hội tụ ánh sáng.

Tiếp theo, người dùng cần điều chỉnh khẩu độ. Nếu mở khẩu độ quá lớn, hình ảnh có thể bị chói và giảm độ tương phản. Ngược lại, nếu đóng khẩu độ quá nhỏ, hình ảnh sẽ tối hơn và mất nhiều chi tiết quan trọng. Trong phần lớn trường hợp, khẩu độ nên được mở khoảng 70–80% khẩu độ số của vật kính.

Sau đó, cần kiểm tra xem ánh sáng đã đi qua chính giữa vùng quan sát hay chưa. Việc căn chỉnh đúng tâm sẽ giúp hình ảnh sáng đều và hạn chế hiện tượng lệch sáng. Cuối cùng, hãy quan sát tiêu bản và thực hiện các điều chỉnh nhỏ cho đến khi đạt được độ sắc nét và độ tương phản mong muốn.

Đọc thêm: Thị kính là gì? Cấu tạo và vị trí của thị kính trên kính hiển vi

Một số lưu ý khi sử dụng và bảo quản tụ quang kính hiển vi

Trong quá trình sử dụng, không nên chạm tay trực tiếp vào bề mặt thấu kính vì dầu và mồ hôi từ da có thể làm giảm khả năng truyền sáng. Khi cần vệ sinh, nên sử dụng giấy lau kính chuyên dụng cùng dung dịch vệ sinh quang học phù hợp. Ngoài ra, cần tránh các va đập mạnh vì hệ thấu kính bên trong tụ quang được căn chỉnh với độ chính xác rất cao. Chỉ một sai lệch nhỏ cũng có thể ảnh hưởng đến chất lượng hình ảnh.

Khi không sử dụng, nên bảo quản kính hiển vi trong môi trường khô ráo, sạch sẽ và có áo phủ chống bụi. Đối với các phòng thí nghiệm hoặc cơ sở nghiên cứu sử dụng thường xuyên, việc kiểm tra và hiệu chuẩn định kỳ là cần thiết để đảm bảo hệ tụ quang luôn hoạt động ổn định.

Trên đây là những thông tin chi tiết về tụ quang kính hiển vi, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến các loại tụ quang phổ biến và cách điều chỉnh, bảo quản đúng kỹ thuật. Hy vọng rằng bài viết đã giúp bạn hiểu rõ hơn về vai trò của tụ quang trong hệ thống quang học của kính hiển vi, từ đó sử dụng thiết bị hiệu quả hơn và đạt được chất lượng quan sát tối ưu trong quá trình học tập, nghiên cứu hoặc làm việc chuyên môn.
